Koordinatenmesstechnik

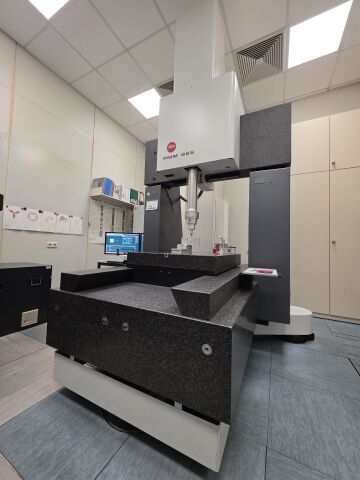

CNC Koordinaten-Messmaschine PMM 866, Leitz
Drei Koordinaten (x, y, z)
Messender Tastkopf, Scanning möglich
Messvolumen: 800x600x600 mm
Unsicherheit (Achse) U95 = (0.5 + L[mm]/600) [µm]
Unsicherheit (Raum) U95 = (0.8 + L[mm]/400) [µm]
Mess-Software QUINDOS für:
- Geometrische Grundelemente
- Form- und Lageabweichungen
- 2D- und 3D-Besteinpassung
- Zylinderradverzahnungen (Evolvente)
- Kegelradverzahnungen (gegen Meister)
- Gewinde
- DMIS-Interpreter

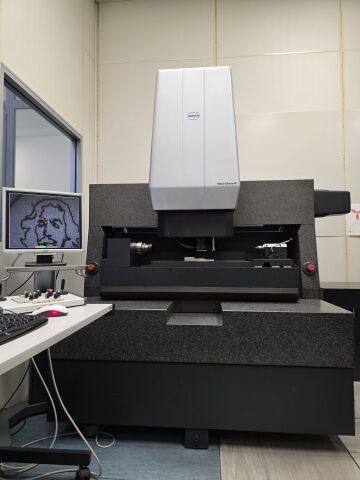

CNC-Multisensorkoordinatenmessgerät Video-Check IP 800x400, Werth Messtechnik
Vier Koordinaten (x, y, z, A)
Motor-Zoomoptik mit programmierbarem Arbeitsabstand
Foucault-Lasertaster
Werth-Fasertaster
Schaltender mechanischer Taster Renishaw TP 200
Messvolumen: 800 x 400 x 200 mm
Unsicherheit (Achse) E1 = (1.1 + L[mm]/500) [µm]
Unsicherheit (Raum) E3 = (2.0 + L[mm]/300) [µm]
Mess-Software Win-Werth für:
- Geometrische Grundelemente
- Form- und Lageabweichungen einschl. MMC + Tschebyscheff
- 2D-Besteinpassung und Toleranzfit
- Kontur
- Videofunktion
